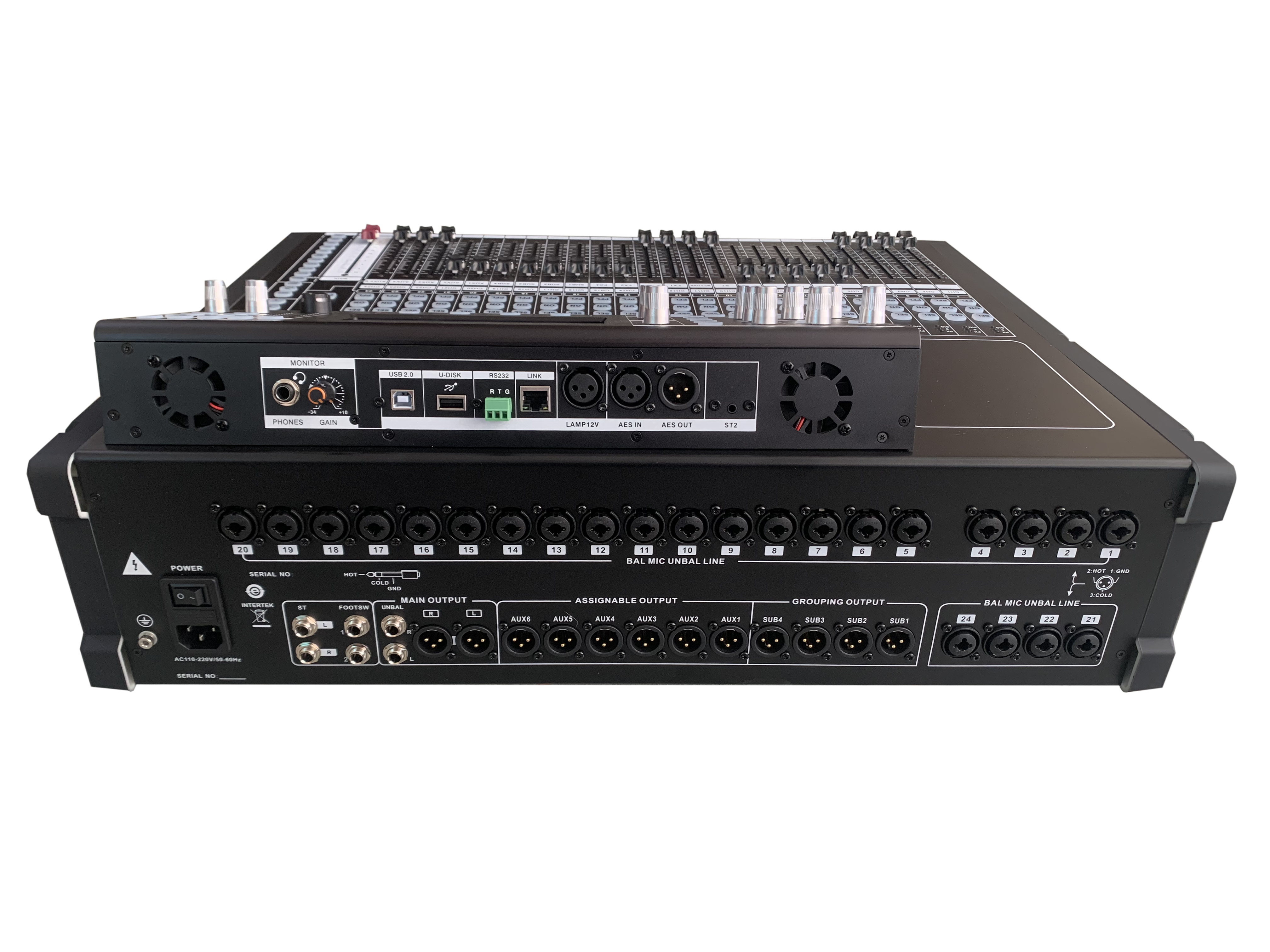

数字调音台

输入

话筒/线路输入：1-24

平衡，XLP与1/4 TRS插口

控制

推子

ALPS 100mm电动

输入灵敏度（XLR/TRS）

XTR1.5mv,TRS 7mv

触摸屏

7”TFT，800×480分辨率

输入模拟增益

-32db至10db , 0.6~0.7步进

输出编组

有

最大输入电平（XLR/TRS）

+19dBu/+29dBu

静音编组

无

输入阻抗（XLR/TRS）

MIC＞5K ，LINE＞10K

网络

TCP/IP 以太网用于PC和ipad应用

Mic输入立体声链接

有

系统升级

U盘升级

参数链接

均衡，动态，延时，分配，发送

有线连接

Windows PC软件连接

极性

正常/翻转

无线连接

Windows PC/iPad/android

立体声线路输入

输入处理

输入源

本地CH1-CH24，ST1本地ST2数字

ST1

平衡，1/4 TRS插口

均衡器

5段参量EQ, (20HZ--20KHZ)±12dB,Q0.3~15可调

ST2接口(数字)

USB音频流，U盘，S/PDIF

高低通

12db/24db,(BT/BS/LRK),20-20K

输入灵敏度

标称4dB

噪声门

自链旁链

输入模拟增益

-32db至10db , 0.6~0.7步进

门阀值

-135db到-40db

最大输入电平

+29dB

冲击/释放

50us-300ms/10ms-5s

输入阻抗

>7KΩ

压限器

自链旁链

立体声链接

有

门槛值比率

-40db-+6db/1:1到无穷大

参数链接

均衡，动态，延时，分配，发送

延时

最大20ms

极性

正常/翻转

DSP

40-BitDPS特性“无线”的动态范围

输出

混音1-10与左右输出

平衡，XLR，L/R,4SUB,6AUX

输出处理

输出通道

L/R,4SUB,6AUX

输出阻抗

<75Ω

均衡器

15-31段参量EQ, (20HZ--20KHZ)±12dB,Q0.3~15可调

标称输出

+4dbu=0db电平表读数

高低通

12db/24db,(BT/BS/LRK),20-20KHZ

剩余输出噪音

=-91dbu

压限器

自链旁链

混音插入

分配FX进入混音通道

门槛值比率

-40db-+6db/1:1到无穷大

动态范围

112dB

延时

最大30ms

信噪比

XLR≥ 110db,TRS≥82db

USB

驱动

CH340(USB A)

最大输出电压

6.5VAC  MAX

设备

使用一个USB硬盘（U盘）

失真度

＜0.0003%（1KhzFull Power）

立体声录音

2通道(wav/mp3)48KHz 24

频率响应

20HZ-20KHZ+/-0.5db

立体声播放

2通(WAV/MP3)32-96KHz,16-24位

采样率

48KHz ±100PPM

USB音频

声卡

USB B

ADC/DCA

24位Delta-sigma

发送上行

2通道全格式，32KHz-96KHz 24位

FX

内部FX

4xFX引擎，发送>返回或插入

发送下行

2通道，MP3,48KHz,24位

类型

混响，延时，合唱，镶边器，交响合唱等

4个专用立体声FX返回

推子、声像、静音、发送到混音/LR、5段EQ

系统

Linux系统

中英文语言切换

电源

100-240VAC,50-60H,150W
