数字调音台
操作系统：
基于Linux操作系统开发，无惧病毒，运行更安全稳定
5核CPU处理器，1.8G主频，急速开机，运行速度更快
10.1寸1280*800高清触控显示，中英文操作界面，自由切换，更易上手
关机参数自动保存，不用担心数据丢失

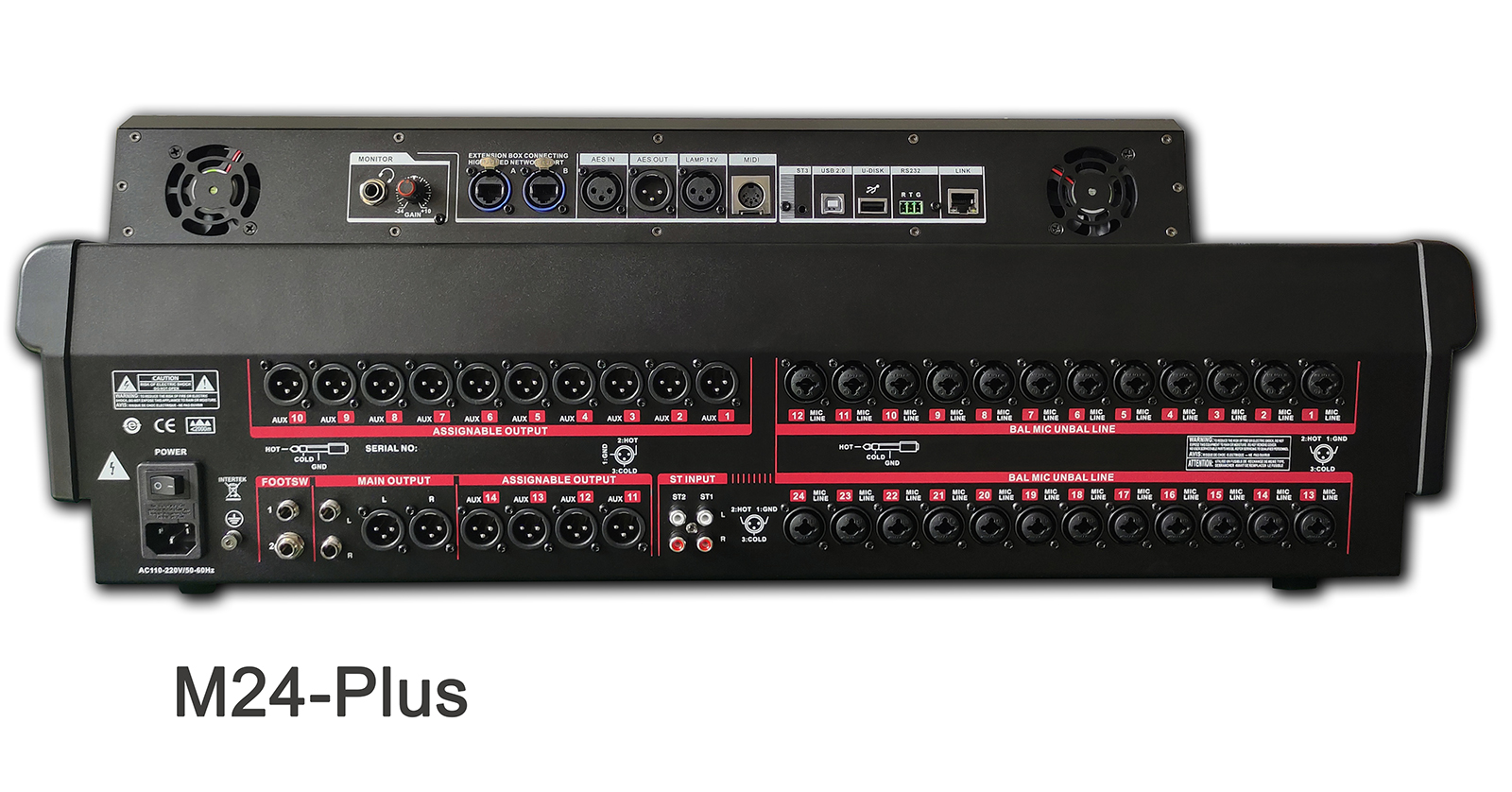

本地输入/输出：
输入信号：24路MIC/Line输入,2组RCA莲花立体声输入,1组3.5立体声耳机输入接口，2组数字输入：USB，AES数字输入
输出信号：主输出L,R, 14路AUX1-14辅助输出，1路立体声耳机监听输出，AES输出）
产品参数
•･26个通道TFT液晶引导显示，通道名字及背景颜色可自定义编辑（支持中文）。
•･MIC输入增益调节（平滑的数字增益，参与保存到场景）
•･Mic输入通道（Linked）奇偶联调
•･+48V幻象电源（MIC通道均可独立打开关闭,参与保存到场景）
•･每个输入通道都内置压限器，噪声门，相位，高低通滤波器，5段参量均衡，延时，通道声像平衡调节
•･通道参数快速拷贝功能
•･各通道均设有多功能菜单，哑音和监听
•･通道均设有行程100MM电动推杆（26个ALPS电动推子）
•･输入输出及效果通道独立物理推子控制
•･各通道推子支持用户自定义层功能
•･两个推子层翻页按键(输入翻页，输出及效果固定推子，操作更方便快捷)
•･支持通道侧链压缩闪避功能
•･8个可自定义的物理按键
•･每个通道独立的反馈抑制器管理，有效抑制啸叫
•･自带信号发生器（粉红噪音/正玄波/白噪声），可自定义从任何一个或者多个输出通道输出
•･自带实时频谱RTA功能（颜色可编辑）
•･通道以及场景编辑支持中文输入法
•･集成自动混音功能
•･支持MIDI接口输入
••･AUX输出（推子前/后）可设置
•･输出通道处理:高低通滤波，15段参量均衡,主输出31段（GEQ支持通过在推子上操控），压缩器，延时，相位
•･内置声卡（手机、IPAD、MP3、PC直接播放、录音）
•･8个快捷场景调用模式，100个场景存储, 可自定义场景名字，支持中文输入，场景无缝切换，不会断音，支持U盘导入导出
•･本地内置4个独立的DSP效果器，预设多种效果模式供用户直接使用
•･FX脚踏开关接口
•･12V输出接口，可外接照明设备
•･可一键恢复出厂设置
•･支持232中控控制
•･支持电脑PC,手机，平板无线控制
•･ 支持有线网口调节（或外接路由器无线调节）
•･10.1寸1280*800高清电容触摸显示屏
技术参数
|
输入 |
话筒/线路输入：1-24（本地） |
平衡，XLP与1/4 TRS插口 |
控制 |
推子 |
26个ALPS 100mm电动 |
|
|
输入灵敏度（XLR/TRS） |
XTR1.5mv,TRS 7mv |
|
触摸屏 |
10.1”TFT，1280*800分辨率 |
|
|
输入模拟增益 |
-32db至10db , 0.6~0.7步进 |
|
DCA编组 |
13个 |
|
|
最大输入电平（XLR/TRS） |
+19dBu/+29dBu |
|
静音编组 |
13个 |
|
|
输入阻抗（XLR/TRS） |
MIC＞5K ，LINE＞10K |
|
网络 |
TCP/IP 以太网用于PC和ipad应用 |
|
|
Mic输入立体声链接 |
有 |
|
系统升级 |
U盘升级 |
|
|
参数链接 |
均衡，动态，延时，分配，发送 |
|
有线连接 |
Windows PC软件连接 |
|
|
极性 |
正常/翻转 |
|
无线连接 |
Windows PC/iPad/android |
|
|
立体声线路输入 |
|
输入处理 |
输入源 |
本地CH1-CH24，ST1/ST2本地ST3数字 |
|
|
ST1/ST2 |
3.5莲花插口 |
|
均衡器 |
5段参量EQ, (20HZ--20KHZ)±12dB,Q0.3~15可调 |
|
|
ST3接口(数字) |
USB音频流，U盘MP3，AES |
|
高低通 |
12db/24db,(BT/BS/LRK),20-20K |
|
|
输入灵敏度 |
标称4dB |
|
噪声门 |
直通开关 |
|
|
输入模拟增益 |
-32db至10db , 0.6~0.7步进 |
|
门阀值 |
-135db到-40db |
|
|
最大输入电平 |
+29dB |
|
冲击/释放 |
50us-300ms/10ms-5s |
|
|
输入阻抗 |
>7KΩ |
|
压限器 |
直通开关 |
|
|
立体声链接 |
有 |
|
门槛值比率 |
-40db-+6db/1:1到无穷大 |
|
|
参数链接 |
均衡，动态，延时，分配，发送 |
|
延时 |
最大20ms |
|
|
极性 |
正常/翻转 |
远程 扩展 |
支持两台接口箱连接 |
|
|
输出 |
混音1-14AUX与左右输出（本地） |
平衡，XLR，L/R, 14AUX |
输出 处理 |
输出通道 |
主输出L/R, 14AUX辅助输出 |
|
|
输出阻抗 |
<75Ω |
|
均衡器 |
15-31段参量EQ, (20HZ--20KHZ)±12dB,Q0.3~15可调 |
|
|
标称输出 |
+4dbu=0db电平表读数 |
|
高低通 |
12db/24db,(BT/BS/LRK),20-20KHZ |
|
|
剩余输出噪音 |
=-91dbu |
|
压限器 |
直通开关 |
|
|
混音插入 |
分配FX进入混音通道 |
|
门槛值比率 |
-40db-+6db/1:1到无穷大 |
|
|
动态范围 |
112dB |
|
延时 |
最大30ms |
|
|
信噪比 |
XLR≥ 92db,TRS≥82db |
USB |
驱动 |
CH340(USB A) |
|
|
最大输出电压 |
4VAC MAX |
|
设备 |
使用一个USB硬盘（U盘） |
|
|
失真度 |
＜0.0003%（1KhzFull Power） |
|
立体声录音 |
2通道(wav/mp3)48KHz 24 |
|
|
频率响应 |
20HZ-20KHZ+/-0.5db |
|
立体声播放 |
2通(WAV/MP3)32-96KHz,16-24位 |
|
|
采样率 |
48KHz ±100PPM |
USB音频 |
声卡 |
USB B |
|
|
ADC/DCA |
24位Delta-sigma |
|
发送上行 |
8通道全格式，32KHz-96KHz 24位 |
|
FX |
内部FX |
4xFX引擎，发送>返回或插入 |
|
发送下行 |
8通道，MP3,48KHz,24位 |
|
|
类型 |
混响，延时，合唱，镶边器，交响合唱等 |
Dante |
支持 |
|
|
|
4个专用立体声FX返回 |
推子、声像、静音、发送到混音/LR、5段EQ |
自动 混音 |
支持 |
|
|
系统 |
Linux系统 |
中英文语言切换 |
电源 |
100-240VAC,50-60H,150W |
|
机器尺寸/重量
长宽高：746*509*248 MM（长度包含6.35输入座，宽度包含侧板，高度包含机脚；不包含旋钮）
包装尺寸：915*625*360 MM
净重：15.6kg 毛重：20.5kg
航空箱包装尺寸重量：700*380*940mm 重：38.5kg
